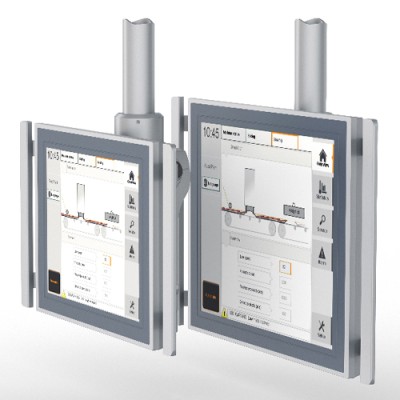

Automation Panel 5000摇臂单点触控
尤其是控制柜的持续减少正在增加对安装灵活的输入站的需求。全封闭面板采用IP65防护等级，当布置在机器上的**位置时可以体现它们的优势。因此，完全封闭的Automation Panel和Panel PC产品可用于安装在摇臂系统上。
亮点
● 4:3显示格式，从15" XGA*19" SXGA
● 模拟电阻式单点触摸屏
● DVI、SDL和SDL3连接
● ***，耐刮擦外壳，边缘无积垢
● 可选带把手
● 可戴手套操作
● 安装灵活，顶部或底部
电缆通过摇臂系统安装，并可轻松连*带IP65防护等级的区域，这样就能使用低成本的标准电缆。安装的面板直接连接在摇臂上。设备设置与设备安装一样采取模块化的方式完成。选择贝加莱新一代显示传输技术Smart Display Link 3的客户可以从纤细的RJ45接头中获益，它**地适用于摇臂内可用的有限空间。
4:3 | ||
|---|---|---|
显示尺寸 | 15'' | 19" |
分辨率 | 1024 x 768 | 1280 x 1024 |
触摸屏 | 模拟电阻式 | 模拟电阻式 |
SDL/SDL3 | ✓ | ✓ |
操作和开关元件 | - | - |
正面USB | - | - |
方向 | 横向 | 横向 |
电源 | 24 VDC | 24 VDC |
| 附件 | |
| 物料号 | 描述 |
| 5 ACCRHMI.0000-000 | HMI grounding clip |
| 5 ACCRHMI.0007-000 | HMI installation tool for swing arm: - 1x torque wrench 0.4 - 2.0 Nm - 1x torque wrench 2.0 - 10.0 Nm - 1x hex head bit 3.0, length 89 mm - 1x hex head bit 5.0, length 89 mm - 1x Torx 10 bit, length 90 mm - 1x Torx 20 bit, length 89 mm - 1x Torx 25 bit, length 89 mm - 1x Torx 30 bit, length 89 mm |
| 面板 | |
| 物料号 | 描述 |
| 5 AP5120.1505-000 | 自动化装置面板 15.0" XGA TFT - 1024 x 768 像素 (4:3) - 单点触控（模拟电阻） - 支撑臂安装 - 横向 - 用于 PPC2100/ 联接模块 |
| 5 AP5120.1906-000 | 自动化装置面板 19.0" SXGA TFT - 1280 x 1024 像素 (5:4) - 单点触控（模拟电阻） - 支撑臂安装 - 横向 - 用于 PPC2100/ 联接模块 |
| 连接模块 | |
| 物料号 | 描述 |
| 5DLDPO.1001-00 | Automation Panel link module - DisplayPort receiver - For Automation Panel 933/1000 - For Automation Panel 5000 |
| 5DLSD3.1001-00 | 自动化装置面板联接模块 - SDL3 接收器 - 用于自动化装置面板 923/933/1000 - 用于自动化装置面板 5000 |
| 5DLSD4.1001-00 | Automation Panel link module - SDL4 receiver - For Automation Panel 923/933/1000 - For Automation Panel 5000 |
| 5DLSDL.1001-00 | 自动化装置面板联接模块 - SDL/DVI 接收器 - 用于自动化装置面板 923/933/1000 - 用于自动化装置面板 5000 |
| 安装单元 | |
| 物料号 | 描述 |
| 5 ACCMA00.0000-000 | AP5000 托架支撑臂 |
| 5 ACCMA00.0001-000 | AP5000 托架支撑臂 - 1x 背面 USB 接口 |
| 5 ACCMA00.0002-000 | AP5000 swing arm mounting unit - 2x rear USB interface |
| 5 ACCMA00.0100-000 | HMI VESA IP54 mounting unit - Leak tightness is only provided with suitable cable grommets. |
| 5 ACCMA00.0101-000 | HMI VESA IP54 mounting unit w/USB - Leak tightness is only provided with suitable cable grommets. |
| 5 ACCMA01.0100-000 | AP5000 托架 VESA IP20 |
| 法兰 | |
| 物料号 | 描述 |
| 5 ACCFL00.0000-000 | AP5000 法兰 - 支撑臂旋转法兰 - 用于托架支撑臂 |
| 5 ACCFL00.0100-000 | AP5000 flange - Swivel-tilt flange for swing arm - For swing arm mounting unit |
| 5 ACCFL00.0200-000 | AP5000 法兰 - 支撑臂法兰适配器 - 用于 Rittal - 用于托架支撑臂 |
| 把手 | |
| 物料号 | 描述 |
| 5 ACCHD00.1505-000 | AP5000 支撑臂把手 - 用于 5 AP5120.1505-000 面板 |
| 5 ACCHD00.1906-000 | AP5000 支撑臂把手 - 用于 5 AP5120.1906-000 面板 |
